傳統顎式破碎機在動顎結構設計上存在很大的缺陷，為此，我們研究了新型外動顎式破碎機，該破碎機結構設計上打破傳統破碎機的弊端，大大提高了運動力學在設備工作過程中的性能發揮。屬于新一代的節能、低磨損的設備。下面就來具體介紹一下該設備的結構及實際應用。

一、結構組成

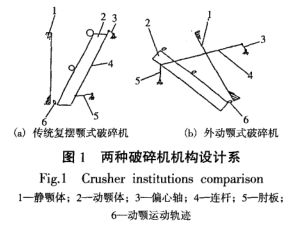

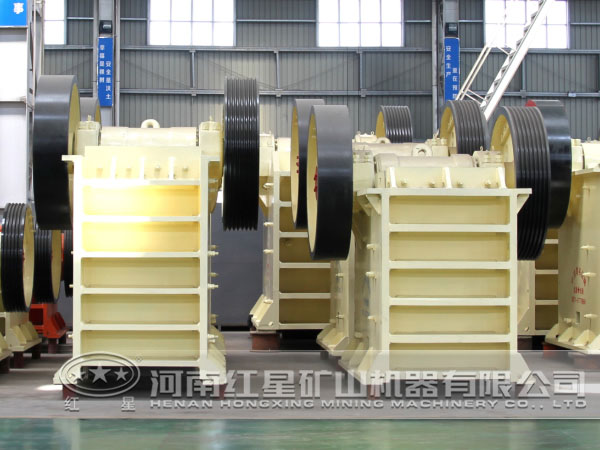

將動顎與連桿分離，使連桿的運動特性已經不再約束動顎的運動特性，從根本上提高了在國內外市場上顎式破碎機的性能。其與傳統復擺顎式破碎機機構設計的區別如圖1所示。

二、結構特點

1、動顎位于破碎腔的外側，新機型通過活動邊板將偏心運動傳到外側的動顎上，沒有像傳統復擺顎式破碎機那樣的偏心連桿套環裝置。

2、破碎腔傾角大、腔型深，這有助于給料和排料以及實現大破碎比。

3、皮帶輪及飛輪設置在設備中部?jī)蓚?cè)，實現了負懸掛、大傳動角機構。

4、可調顎由懸掛軸懸掛在機架上，下部通過襯板與機架相連，通過調整墊片，可調顎繞懸掛軸旋轉以改變排料口大小，控制排料粒度。

三、性能優勢

1、外形低矮。通過破碎腔的傾斜布置及負懸掛的結構設計，降低了皮帶輪及飛輪的安裝高度，從而大大減小了設備的整體高度和喂料高度。

2、破碎比大，可簡化破碎流程。研制成功大破碎比顎破系列，通過大的破碎比大大簡化了破碎工藝流程。

3、動顎運動軌跡更為合理。新型外動顎式破碎機，動顎與連桿分離。連桿的運動特性，已經不再約束動顎的運動特性。

4、襯板使用周期延長。由于動顎運動軌跡理想，磨損方向的分量很小，襯板磨損顯著降低。

5、生產能力高，更加節能。

四、應用效果

在內蒙古某金礦選礦廠，配置1臺外動顎式破碎機，在排料粒度為200mm的情況下，小時處理量約為330t。且設備使用過程中，零部件一直正常工作，磨損率低，受到用戶的好評。
