隨著國內礦產資源的不斷開采，低品位礦石占比越來越高，為了實現對低品位礦石的磨礦，傳統的磨礦設備顯然已經不能滿足要求，所以，我們選礦設備廠家打造了高產節能的新型磨礦設備。

設計思路

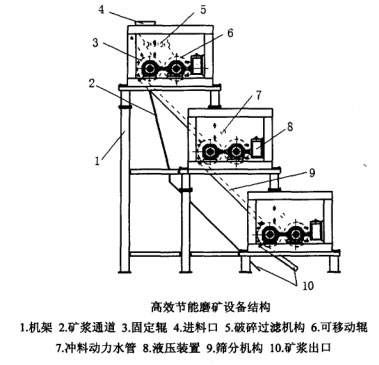

針對給礦供給量大，易造成磨礦過程堵塞的問題，進行給礦破碎和過濾機構的設計，使符合要求的礦石進入磨礦過程，磨礦主要采用兩個相對旋轉的大輥?zhàn)訉ΦV石進行三級研磨作業，各級間隙逐漸減小，使破碎與磨礦有機結合，大粒度礦石通過排料口進行排出；磨礦的同時進行礦漿篩分，設計一種結構簡單的振動篩機構，使整個磨礦過程中礦石和礦漿不是混合在一起進行，因此可以大大提高工作效率，耗電量降低，提高礦漿質量，減少占地面積。具體結構見圖1。

具體機構設計

1、破碎、過濾機構設計

破碎、過濾機構的作用是控制給礦速度和給礦粒度大小，避免造成磨礦機構堵塞。本機構采用四個小直徑輥?zhàn)樱總€(gè)輥?zhàn)由侠p繞螺旋狀結構，四個輥?zhàn)酉鄬x轉，符合粒度大小的礦石分別從兩側相向旋轉輥?zhàn)舆M(jìn)入磨礦機構，不符合粒度的礦石在中間兩個輥?zhàn)拥穆菪隣罱Y(jié)構帶動下從出料口排出。

2、磨礦機構設計

磨礦機構采用三級研磨，每一級研磨均采用兩個空心帶耐磨輥皮的大直徑輥?zhàn)咏M成，軸芯選用合金鋼，輥皮采用耐磨性好的高錳鋼制作，采用空心輥?zhàn)涌晒?jié)約輥?zhàn)又谱鞑牧?，并且可以減少重力對輥?zhàn)赢a(chǎn)生的彎矩，采用耐磨輥皮，更換方便，并且可以降低成本。每一級的兩個輥?zhàn)?，一個為固定輥，一個為移動輥，通過液壓缸推動移動輥調整間隙，三級研磨間隙逐漸減小，保證礦漿粒度范圍。研磨輥直徑為600mm，長度1050mm，壁厚50mm。

3、篩分機構設計

在振動篩上直接安裝振動電機，不需要驅動機械及激振器；機架選用方管，節約材料。通過改變振動電機的激振力，可以簡單地調整生產量。在篩分過程中為防止礦石、礦漿在重力作用下直接下滑，在二級和三級研磨輥上方設置了沖料動力水管，水管噴射方向與篩網成18度，并且可以防止礦漿粘附堵塞篩孔。

篩分結構的設計使設備在磨礦的同時進行礦漿篩分，避免了球磨機礦漿和礦石同時存在于球磨機中造成生產率低的現象，生產率大大提高，礦石品位也得到提高，減少了占地面積。

通過以上分析介紹，新型高產節能磨礦設備結構設計先進，在工作過程中表現出極高的優勢，磨礦效率高，同時實現了節能降耗。我公司該設備正在售賣中，歡迎前來咨詢選購設備。
