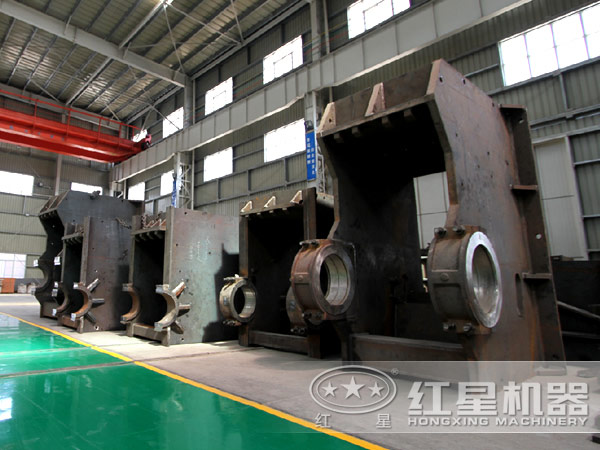

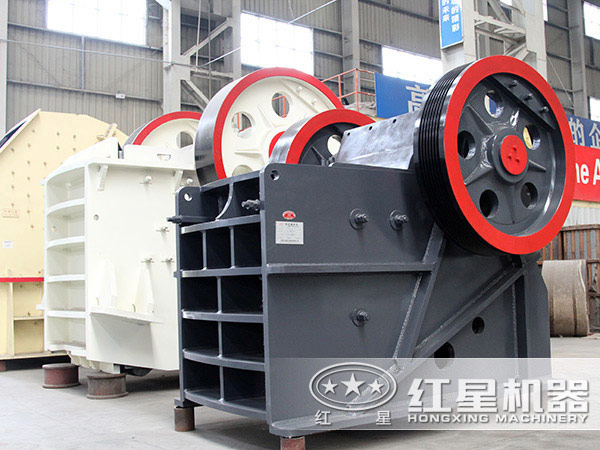

大破碎比寬系列外動顎式破碎機具有大大破碎比特性滿足了“多碎少磨—早拋多拋”的新破碎工藝的要求，因此越來越受到企業的重視，并成功在多個行業中被廣泛應用。機架是顎式破碎機的重要部件之一，下文通過對機架的有限元分析提出改進破碎機的方法。

在建立有限元模型時，考慮到機架上一些細小尺寸對整體受力分析影響很小，將其略去，以簡化模型。機架的結構和受力狀況對稱，取其一半進行建模。

根據機架的等效應力云圖可知，機架上較大應力為487.89MPa，主要集中在肘板和內測版、底板的連接處，該處的尺寸很小，在劃分網格上很困難，計算難免會出現較大誤差，往往出現應力奇異。從設備實際使用情況來看，這個地方從未發生開裂現象，可以認為該處發生應力奇異。機架較大應變發生在肘板座中間位置。

此外，還可以看出，排除發生應力奇異的地方外，其余地方的應力都很小，應力較大的地方發生在掛軸座和外側板的焊接處，仍低于機架的屈服極限，但其他位置的強度和剛度均遠遠過剩，使其既能正常工作，所用的材料又更少。

根據機架內外側板不同厚度下的應力和應變可知，隨著側板厚度的減小，機架的較大應力、應變有一定的增加。較大應力均出現在掛軸座和機架的焊接處。

由上述分析，可對機架進行如下修改：一般采取類比法，即在保持原有結構模型的基礎上，通過修改局部地方的尺寸來改善模型受力情況。對于機架，其大部分重量主要集中在內外側板，因此，可通過不斷地修改內外側板的厚度來改善結構的應力分布，找出應力集中處，并在該地方布置筋板進一步改善該處的應力，以達到使機架能正常工作又能使其結構強度改善和輕量化的目的。
