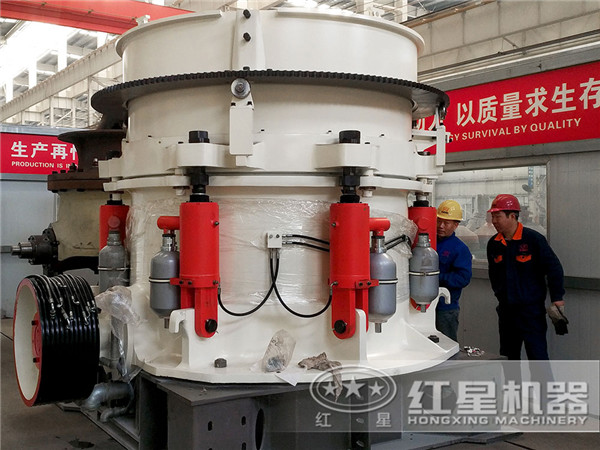

HP系列圓錐破碎機在生產過程中，動錐襯板在運行中與動錐體會發生較大相對轉動。由于前期無法對襯板轉動量進行測量，因此不能及時有效地采取相應措施，而造成鎖緊螺栓與動錐體卡死，無法正常拆除，從而給檢修工作造成很大的被動。同時為了防止襯板轉動量過大，襯板到磨損后期時，必須保留相當?shù)暮穸?，縮短了襯板使用壽命。通過上述分析，對動錐襯板的轉動量進行監測十分有必要。監測方法如下文介紹。

由于HP系列圓錐破碎機設計存在一定的缺陷，無法從根本上徹底解決此問題，在參考其它類型圓錐破碎機動錐襯板鎖緊改造的基礎上，發現及時準確掌握動錐襯板的轉動量對評估襯板壽命和維持正常安全穩定生產有著極其重要的意義。

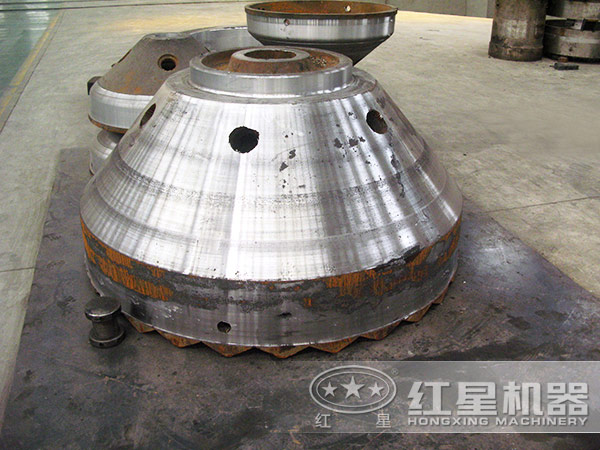

經過長時間的工作經驗積累與研究，摸索出HP圓錐破碎機動錐體與襯板之間轉動量的監測方法，即在錐體與襯板的同一位置作出相同的記號，由于襯板是不斷磨損的，所以選擇在襯板和錐體的下方磨損不到的相同部位，用焊條各焊一個點作為記號。

前期通過在動錐體與襯板的同一位置做出相同的焊接記號作為參考標記，估計轉動量。由于不能精確地掌握動錐襯板轉動量，會造成出現提早或延誤更換圓錐襯板的情況。對于這種情況，可在原有焊接記號的基礎上，沿著動錐體底部用顏色鮮明的油漆畫上刻度，較小刻度值為5 cm（由于動錐體周長較大，為了計算方便可以用距離近似表示轉過的弧度值），這樣就可以準確的監測到襯板準確轉動量（隨著襯板的轉動，動錐體底部標記和襯板底部標記之間的圓周距離即為轉動量）。

交接班后都會對每臺圓錐破碎機襯板轉動量進行測量，特別是襯板壽命進人后期，把每次測量的轉動量與標準距離進行比對，可以更好地掌握動錐襯板的運行狀況。
