圓錐破碎機是選礦、煤炭、化工、建筑等眾多行業中的關鍵設備。在選礦車間的細碎段往往采用圓錐破碎機作為破碎機械。在對破碎機進行檢修，或是更換大錐齒輪和銅套時，均需要拆卸調整環。那么，有什么方法可以實現調整環的快速拆卸呢？

以選礦車間細碎段采用三臺圓錐破碎機的工藝流程為例，這三臺圓錐破碎機調整環的安裝高度一致，通常采用推動液壓缸轉動調整環的方法進行拆卸。在拆裝調整環時需要搬動液壓閥手柄，實現推動頭的伸縮。這種方法費時費力，很不經濟。

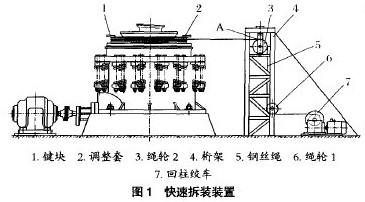

為了減少拆裝調整環的時問，提高設備的作業率，可采用一種拆裝調整環的快速拆裝裝置，如下圖1所示。繩輪l、2固定在桁架上?；刂g車鋼絲繩穿過繩輪1、2，調繩套套在調整環上面的鍵塊上，然后將鋼絲繩沿著調整環上的鋸形螺旋槽纏繞3~4圈。拆卸時逆時針纏繞鋼絲繩，安裝時順時針纏繞鋼絲繩。啟動回柱絞車使其轉動，通過鋼絲繩拉動調整環使其轉動，達到拆裝的目的。

在圓錐破碎機附近焊接一繩輪桁架，繩輪2中A點的高度比調整環上平面的高度低100mm左右即可，繩輪2可以360度轉動。繩輪l安裝在如圖l所示位置（即繩輪l與滾筒之間的鋼絲繩保持水平）。桁架與基礎底板需焊接牢固。

使用該快速拆裝裝置拆裝調整環時，先將鋼絲繩沿著調整環的鋸形螺旋槽纏繞，然后開動絞車。以用絞車?yán)瓌诱{(diào)整環轉動1圈只需1.1min，拆下調整環約需l0 min，比用推動液壓缸節省了2個多小時的時間，大大提高了破碎機的作業效率，因此是一種值得推廣和應用的裝置。
