發布時間：2021-11-10 10:11:47
紅星廠家主要生產的振動篩有兩種，分別是圓振動篩和直線振動篩，這兩種振動篩外觀設計、工作原理及操作方式都不相同，下面本文分別介紹這兩種振動篩的結構、性能優勢及詳細參數，讓用戶可以有一個只管的對比，有助于選購到更合適的設備。

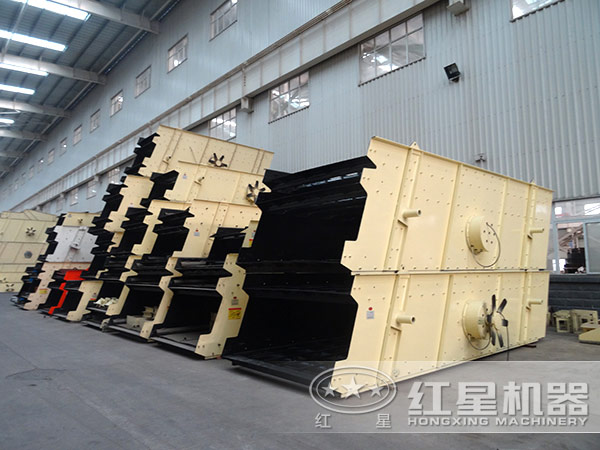

.jpg "紅星振動篩")
一、圓振動篩
1、圓振動篩的概念
圓振動篩是一種做圓形振動、多層數、新型振動篩，因物料在網面上做圓形運動而得名。振動篩在結構上采用筒體式偏心軸激振器及偏塊調節振幅，先進的鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力。

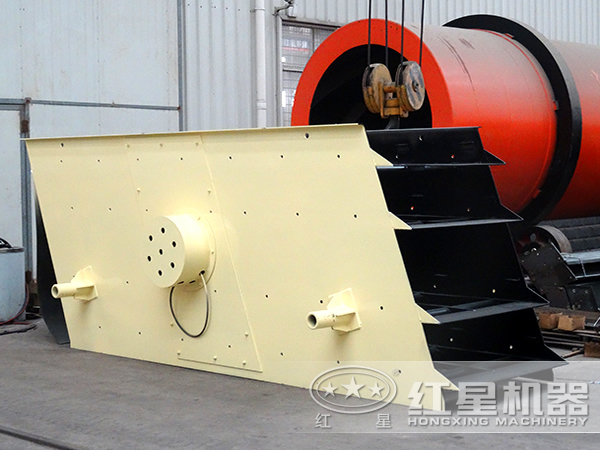

.jpg "圓振動篩")
2、圓振動篩的實際應用
圓振動篩廣泛應用于礦山、建材、交通、能源、化工、煤、電力、食品行業及化工等行業的產品分級，是破碎篩分機組上的理想設備。下面我們從行業角度的應用來做一下歸類：
化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、助劑、活性碳。

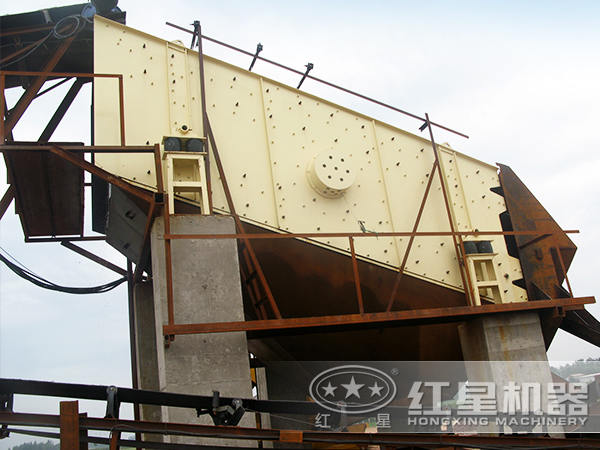

.jpg "振動篩圖片")
3、圓振動篩的內部結構介紹

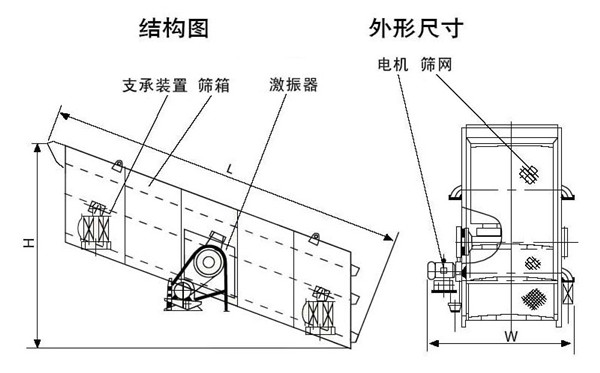

圓振動篩主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。振動器在篩箱側板上，一并有電動機通過聯軸器或皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩網是主要易損件。
根據物料產品和用戶要求，可采用高錳鋼編織篩網、沖孔篩板和橡膠篩板，篩板有單層和雙層兩種，各類篩板均能滿足篩分效果的不同要求。該系列圓振動篩為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
4、圓振動篩的主要優點有哪些？
圓振動篩在結構上及性能上有不少顯著的優勢：
振動平穩、工作可靠、壽命長；可以調節激振力，可隨時改變和控制流量，調節方便穩定；振動電機為激振源，噪聲低，耗電小，調節性能好，無沖料現象。結構簡單，運行可靠，調節安裝方便，重量輕，體積小，維護保養方便，當采用封閉式結構機身時可防止粉塵污染。

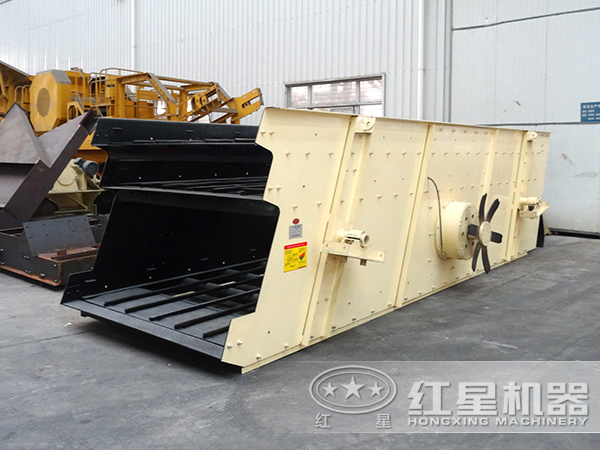

.jpg "振動篩廠家")
5、圓振動篩的設計原理以及具體有哪些型號類型？
圓振動篩大致的設計思路是以下的這個過程：它采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。
| 型號規格 | 篩網層數 | 篩網面積(㎡) | 篩孔尺寸 | 最大進料尺寸 | 處理能力(m³/h) | 振動功率(r/min) | 雙振幅 | 電機功率 | 篩面傾角(°) | 篩面規格 (mm) | 外形尺寸(長×寬×高)(mm) |
| 2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3430×1860×870 |
| 3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3570×1860×1210 |
| 2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4050×1860×870 |
| 3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4270×1860×1210 |
| 2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 11 | 20 | 1500×4800 | 5420×2210×1230 |
| 3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 15 | 20 | 1500×4800 | 5660×2210×1610 |
| 4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 18.5 | 20 | 1500×4800 | 6230×2210×2060 |
| 2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 5960×2550×1420 |
| 3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6260×2550×1780 |
| 4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6830×2550×2160 |
| 2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 6720×2840×1530 |
| 3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 7030×2840×1910 |
| 4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 6 | 6P 37 | 20 | 2100×6000 | 7300×2840×2380 |
| 2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 6 | 6P 30 | 20 | 2400×6000 | 7020×3140×1530 |
| 3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 6 | 6P 37 | 20 | 2400×6000 | 7300×3140×1910 |
| 4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 6 | 6P 45 | 20 | 2400×6000 | 7600×3140×2380 |
| 2YK2873 | 2 |
39.2 |
5-100 | 200 | 70-680 | 750 | 6 | 6P 37 | 20 | 2800×6440 | 7600×4320×1620 |
| 3YK2873 | 3 | 58.8 | 5-100 | 200 | 80-720 | 750 | 6 | 6P 45 | 20 | 2800×6440 | 7800×4320×2120 |
| 4YK2873 | 4 | 58.8 | 5-100 | 200 | 90-950 | 750 | 6 | 6P 55 | 20 | 2800×6440 | 7800×4320×2120 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
二、直線振動篩
1、直線振動篩的由來
直線振動篩的篩箱運動軌跡為直線，由此得名。振動器采用塊偏心式結構，可配套選擇給料箱，給料箱的應用延長進料端篩網使用壽命，同時增加振動篩的有效篩分面積，驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性聯軸器、克服了萬向節聯軸器易損壞的缺陷。
2、直線振動篩圖片

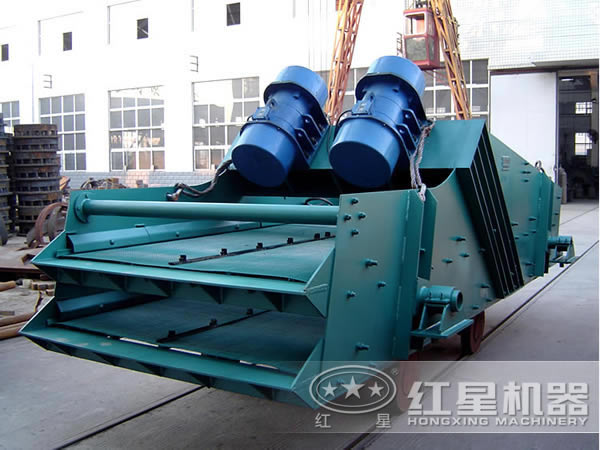

(1).jpg "直線振動篩")

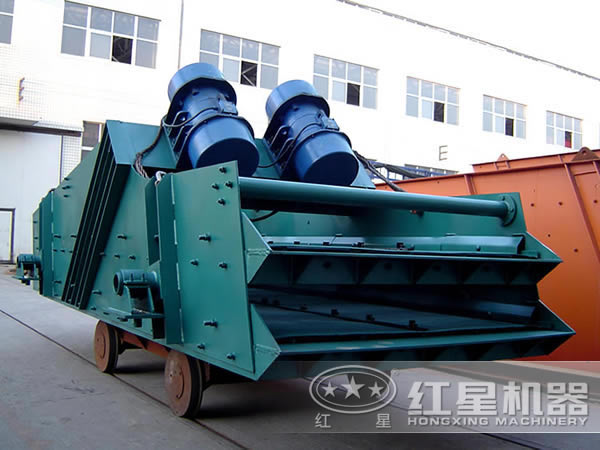

(4).jpg "直線振動篩設備")
3、直線振動篩的實際用途
直線振動篩用于煤炭、電力、礦山、建材、化工和其他行業，直線振動篩可對中、細粒物料進行干、濕法分級或脫水、脫泥、脫介等。
4、直線振動篩的特點
（1）密封性好，極少粉塵溢散。
（2）耗能少、噪音低、篩網使用壽命長。
（3）全封閉結構、自動排料、更適合于流水線作業。
（4）篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好,牢固可靠。
5、直線振動篩的工作原理及不同型號參數對比
振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。工作時，兩電機同步反向放置使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其表面的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。
| 型號 | 篩面 規格 |
篩面 層數 |
篩孔 尺寸 |
進料 粒度 |
處理量 | 電機 功率 |
總重量 | 振動頻率 | 雙振幅 | 篩面 傾角 |
外形尺寸 |
| （長×寬）(mm) | 層 | (mm) | (mm) | (t/h) | (kw) | (kg) | (hz) | (mm) | (°) | 長×寬×高 | |
| ZSG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 2250 | 16 | 6-8 | 15 | 3800×2050×1920 |
| 2ZSG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 3345 | 16 | 6-8 | 15 | 3800×2050×2200 |
| ZSG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4100 | 16 | 6-8 | 15 | 4500×3040×2500 |
| 2ZSG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4900 | 16 | 6-8 | 15 | 4500×3040×2700 |
| 3ZSG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 5870 | 16 | 6-8 | 15 | 4500×3040×2820 |
| 2ZSG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5836 | 16 | 8-10 | 15 | 4800×3140×2814 |
| 3ZSG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 6900 | 16 | 8-10 | 15 | 4799×3140×3014 |
| 2ZSG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6489 | 16 | 8-10 | 15 | 4799×3440×2814 |
| 3ZSG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 7750 | 16 | 8-10 | 15 | 4799×3440×3014 |
| 4ZSG1848 | 4800×1800 | 4 | 5-50 | ≤200 | 50-500 | 11×2 | 8300 | 16 | 8-10 | 15 | 4799×3440×3503 |
| 2ZSG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 9950 | 16 | 8-10 | 15 | 6000×3440×3326 |
三、直線振動篩與圓振動篩對比
直線振動篩與圓振動篩各有特點，在不同的應用領域發揮著各自的作用。直線振動篩的優勢是篩物料的產量高，圓振動篩的優勢是篩分物料的精度高，但是缺點是產量略低。具體要選擇哪種振動篩就要看你的物料粒度的粗細了，粒度較細的可以考慮選擇圓振動篩，反之就可以考慮直線振動篩，畢竟直線篩的產量要高于圓振動篩。
四、振動篩的使用壽命
兩種振動篩的使用壽命和物料有很大的關系，物料輕的對篩網的磨損小，從而延長振動篩的壽命，反之物料重的對篩網的磨損就比較大，從而縮短振動篩的壽命。這一點請客戶朋友一定要多注意，平時要加大對振動篩的保養與保護，減少振動篩對過重物料的篩選，過重物料可以考慮其它的篩選設備。
